市面上主要的线束线材颜色区分汇总

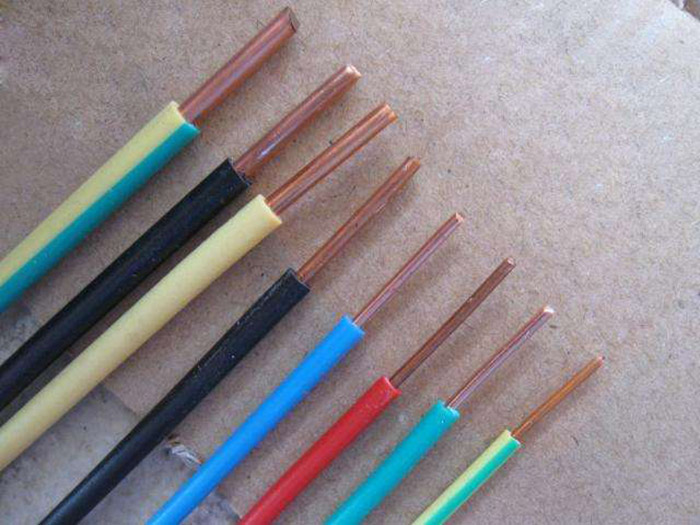

　　线材颜色区分 　　红色:代表+5V电源线(主板、硬盘、光驱等硬件上的芯片工作电压)。

　　黄色:代表+12V电源线(硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源)。.

　　橙色:代表+3. 3V电源线( 直接向DIMM、AGP 插槽供电)。 　　灰色:代表P.G信号线(电源状态信息线，它是其他电源线通过一-定 电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测)。

　　蓝色:代表-12V电源线(向串口提供EIA电源)。白色:代表-5V电源线(软驱锁相式数据分离电路)。

　　紫色:代表+5V StandBy电源线(关机后为主板的一-小部分电路提供动力，以检测各种开机命令).

　　绿色:代表PS-0N信号线( 主板电源开/关的信号线，未接通时有- -定电压)黑色:系统电路的地线
